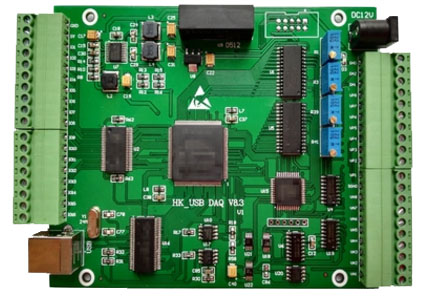

MDU-5101 USB數據采集卡是一款基于USB總線的高性能多功能數據采集卡，具有8路差分或16路單端16位高精度模擬信號采集（最高穩定采樣速率480KSPS）、2路16位模擬信號輸出（最高穩定輸出速率250KSPS）、16路數字信號雙向IO口、4路32位PWM等精度測量輸入、1路32位計數器及4路32位PWM或單脈沖輸出。AD支持內、外部時鐘，內部、外部觸發，DA可以用自己的內部時鐘可以同步AD的時鐘，即在AD采集時鐘的上升沿或者下降沿同步實現DA輸出，可實現精確的同步控制及測量。
產品特性
AD部分：
- 16路單端/8路差分輸入，輸入程控放大，4檔輸入范圍：±10V、±5V、±2V 、±1V
- AD轉換器：16位AD，速度480KHZ （約2us轉換時間）
- 通道輸入阻抗： 10MΩ
- 最大共模電壓±12伏。CMRR>80dB
- 輸入通道支持任意序列通道的自動掃描
- 系統精度：±0.05% FSR
- 分辨率：16位
?DA部分：
- 16位DA，分辨率1LSB
- 輸出：±10V
- 輸出電流：最大±5mA
- 精度：0.003% FSR
- 零點誤差：±50mV
DI/O與計數器：
16路DI：
-
輸入電壓：TTL電平，兼容3V電平
-
輸入電壓范圍：0-5V
16路DO：
-
輸出電壓：5C電平，兼容TTL電平
-
最大輸出電流：10mA/ch
1路24位計數器：
-
輸入電平：與開關量輸入相同
-
最大計數頻率：48MHz
-
計數器輸入時鐘上升邊沿有效
4路32位PWM測量：
-
輸入電平：與開關量輸入相同
-
輸入電壓：TTL電平
-
輸入電壓范圍：0-5V
4路32位PWM或單脈沖輸出：
-
基準時鐘：48MHz
32位計時器：
-
輸出電壓：5V電平，兼容TTL電平
-
最大輸出電流：10mA/ch
其他參數：
- 總線：符合USB2.0標準
- 工作電流：小于500mA
- 外部電源輸入電壓：9—15V
- 內部板卡尺寸：9.8cm x 12.5cm
軟件支持
- 操作系統支持win2000/winXP/Vista/Win7/Win8/Win10
- 開發包：驅動程序、DLL庫函數
- 范例：labview、labwindows/CVI
- 測試程序
